半导体真空腔体和机器人关节壳体中常见一类零件——异形腔体。外壁是复杂曲面，内腔是铸造成型的毛坯面，没有一块平面可以用来做装夹基准。加工需要在腔体上开出密封面、钻孔系、加工法兰接口，所有特征的相对位置都依赖装夹时建立的加工坐标系。坐标系建立偏了，后续所有加工都偏。

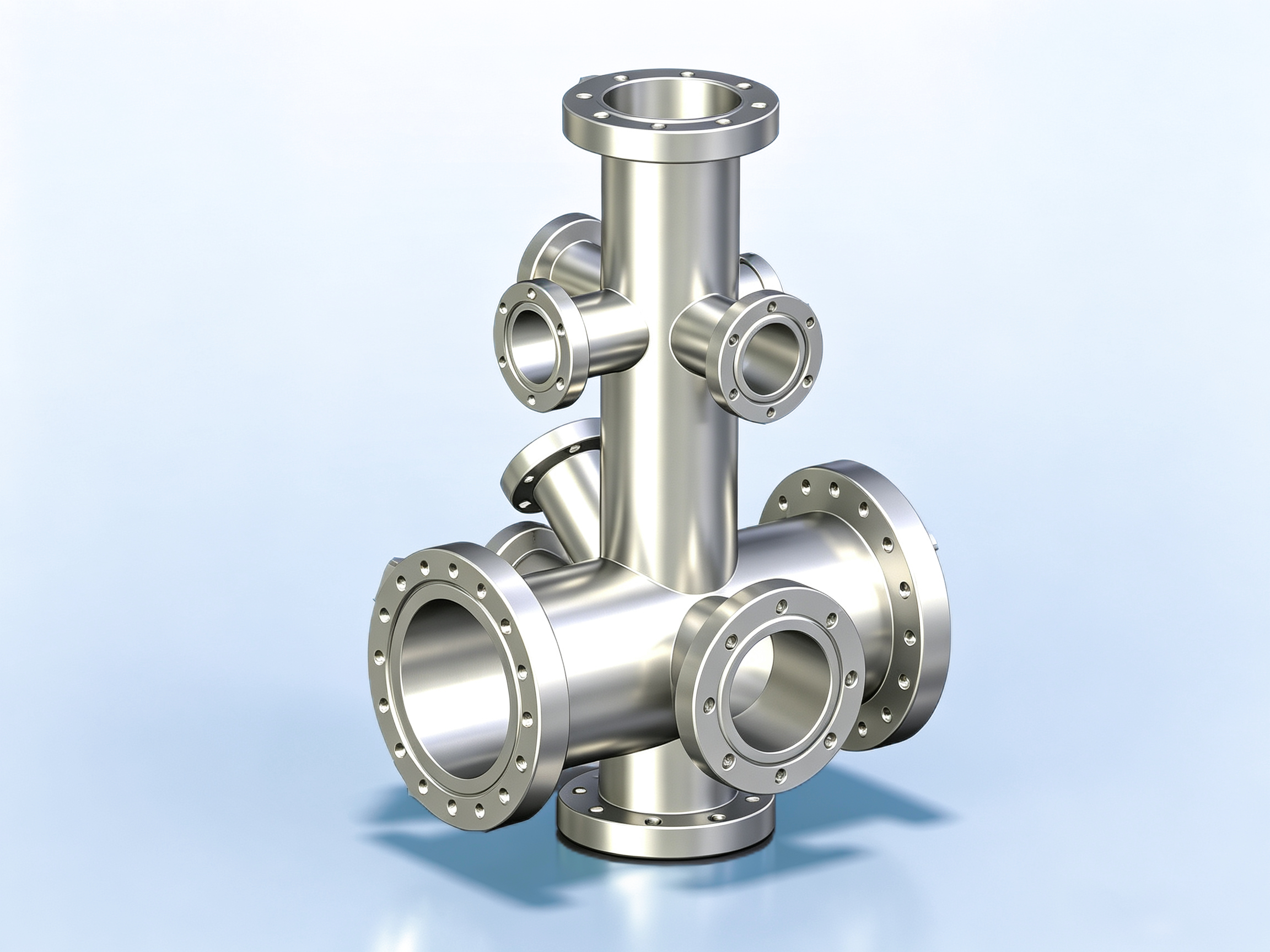

我们接过一个真空腔体零件，铝合金铸件，外壁是变曲率弧面，内腔是铸造成型毛坯，需要在腔体四周加工六个法兰接口和一个密封面。六个法兰接口之间的相对位置要求位置度0.05mm。

问题拆解：找正困难、基准传递长、夹持稳定性差

第一个问题是找正困难。常规零件装夹先用底面做基准找平，再用侧边找正。异形腔体没有底和侧边之分——外壁是弧面，放在工作台上接触点是几条线，没有稳定接触面。内腔是毛坯面，粗糙度大且有铸造斜度，不能做基准。在弧面和毛坯面上建立坐标系，测量点每一次打表数值都可能不一样。

第二个问题是基准传递长。腔体上需要加工的特征分布在不同方向——上下有密封面，四周有法兰接口。多面加工意味着需要多次翻面或使用五轴。每次翻面后需要用已加工特征做基准，坐标系偏差随基准传递次数累积。第一次翻面的基准偏差几个微米，第二次翻面放大到十几微米，到最后一个面加工完成，位置度可能已经超差。

第三个问题是夹持稳定性差。异形外壁与夹具的接触不是面接触，是点或线接触。切削力作用下零件可能产生微小位移。位移量在加工中可以忽略，但对于位置度0.05mm的要求，几个微米的位移就可能让法兰接口之间的相对位置跑偏。

图源网络，侵权请联系删除

对应解法：随形夹具定位、统一基准建立、装夹后坐标验证

随形夹具是解决装夹的钥匙。用零件外壁的三维扫描数据制造随形夹具——夹具接触面与零件外壁紧密贴合，把弧面变成稳定定位面。夹具上预设定位基准点和夹紧点，定位点控制六个自由度，夹紧点只在定位完成后的方向上施加力，不破坏定位状态。第一序加工在随形夹具上完成一个精基准面，后续工序以这个精基准面为基准。

基准统一靠五轴一次装夹实现。腔体的六个法兰接口方向不同，用五轴工作台旋转或主轴摆头，让刀具对准各方向，不翻面。不翻面就没有翻面基准传递误差。密封面在法兰接口之后加工，以已完成的法兰接口孔系为基准，基准来源是同一装夹下的加工特征，不是翻面后的基准转换。

装夹后加工前做坐标验证。用机床在线测量系统在零件上打几个预设的检测点，确认坐标系与理论位置偏差在允许范围内。检测点选在基准面和关键特征的交点处，这几个点的位置对了，整个坐标系就对了。

异形腔体装夹的本质是把不规则的零件装进规则的坐标系

铸造毛坯和弧面外壁决定了异形腔体不能按常规思路装夹。随形夹具把弧面变平面，五轴一次装夹减少基准传递，在线测量验证坐标系——三个步骤把不规则的物理零件装进规则的数学坐标系里。坐标系一旦建立准确，后续加工就是常规精度控制。

我们能交付的，是位置度有保证的异形腔体零件

卡仕标在异形件装夹上已有标准方案。随形夹具设计、五轴一次装夹、在线测量坐标验证，这套流程已在真空腔体和机器人壳体类零件上稳定使用。装夹方案在工艺评审阶段就完成设计，不在机床上临时找正。
