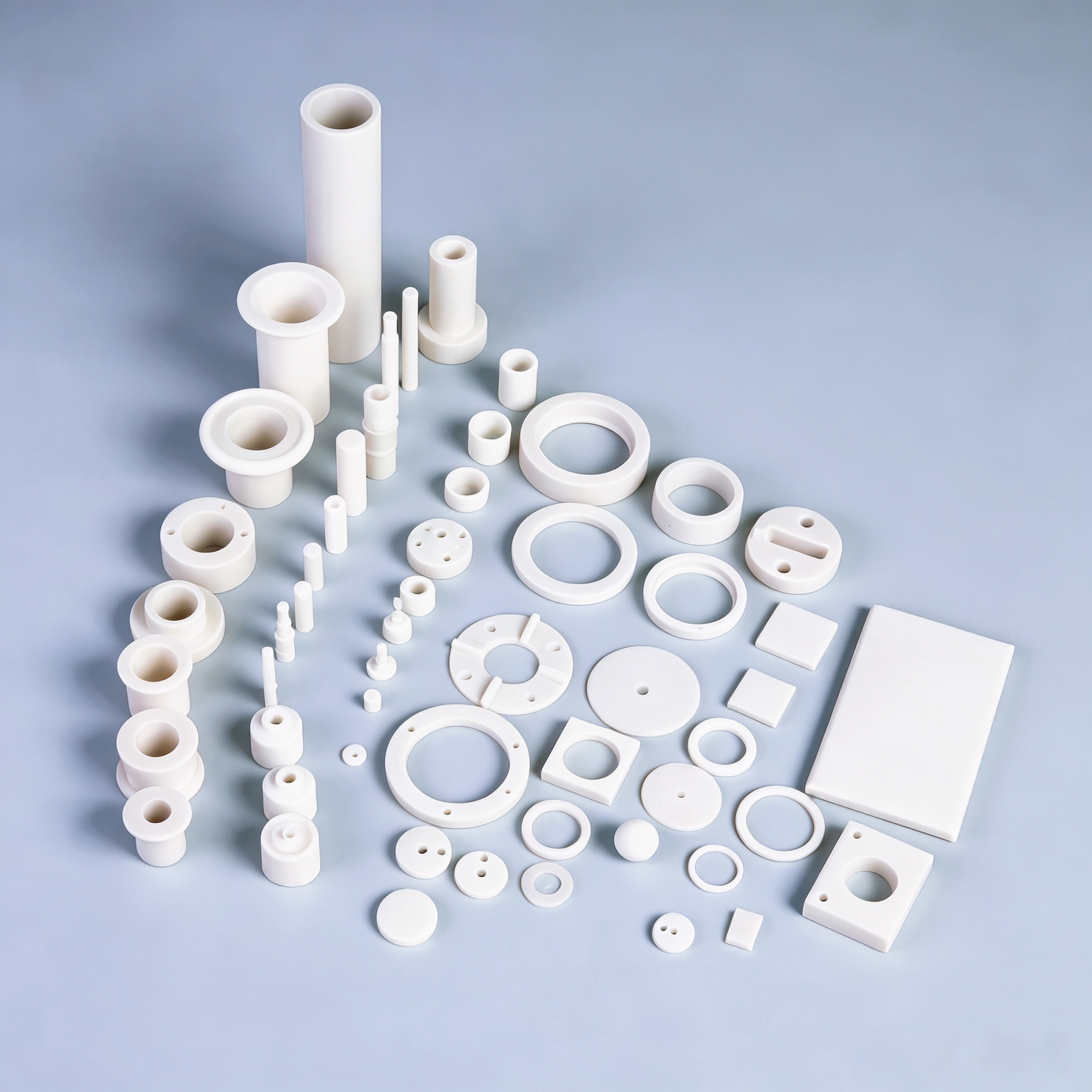

半导体刻蚀设备中，氧化铝和氮化铝陶瓷零件用于等离子体刻蚀腔的内衬、晶圆夹具和绝缘支撑。它们耐高温、耐腐蚀、电绝缘性能好，是刻蚀环境中不可替代的材料。但这些陶瓷的共同特点是硬度极高、断裂韧性极低，加工方式不是切削而是磨削——用金刚石砂轮一点一点磨掉材料。最大的加工风险不是尺寸超差，是零件还没出厂就已经带了微裂纹，在客户的高温或机械负载下突然碎裂。

我们做过一批氧化铝陶瓷绝缘环，外径120mm，壁厚3mm，要求内外圆同轴度0.02mm，表面粗糙度Ra≤0.8μm，边缘和孔口无崩边。

问题拆解：陶瓷的脆性断裂机制、砂轮参数与崩边的关联、微裂纹的不可见性

第一个问题是陶瓷的脆性断裂机制。金属材料在切削力作用下发生塑性变形，切屑是连续的。陶瓷没有塑性变形阶段，在应力超过断裂强度时直接断裂，材料以微小碎片形式剥离。磨削时金刚石磨粒在陶瓷表面滑动，每一颗磨粒都是一次微型冲击，冲击力太大或冲击点太集中，陶瓷不是被磨掉而是被崩掉——边缘出现肉眼可见的崩口，孔口出现毛边。崩边一旦产生无法修复，零件直接报废。

第二个问题是砂轮参数与崩边的关联。砂轮的粒度、结合剂硬度、磨削深度、进给速度、砂轮转速——五个参数共同决定磨削力的大小和分布。粒度太粗，单颗磨粒的切削深度大，冲击力大容易崩边。结合剂太硬，磨钝的磨粒不脱落，继续在陶瓷表面摩擦产热，热应力叠加磨削应力，崩边和微裂纹风险同时增加。磨削深度太大和进给速度太快，同样导致单次磨削力过大。

第三个问题是微裂纹的不可见性。崩边肉眼能看到，微裂纹肉眼看不见。磨削过程中，砂轮对陶瓷表面的冲击力可能产生表面微裂纹——深度几微米到十几微米，在显微镜下才能看到。这些微裂纹在出厂检测时不会暴露，因为检测项目是尺寸和表面粗糙度，不包括表面完整性。到了客户使用阶段，刻蚀腔的温度从室温升到几百摄氏度，微裂纹在热应力下扩展，零件突然碎裂。这种失效的根源在磨削工序，但后果在客户现场——是最难追溯的质量问题。

图源网络，侵权请联系删除

对应解法：砂轮参数匹配陶瓷类型、粗精磨分离加应力检测、边缘保护磨削

砂轮参数根据陶瓷类型匹配。氧化铝陶瓷用树脂结合剂金刚石砂轮——树脂结合剂有弹性，磨削时缓冲部分冲击力，减少崩边倾向。砂轮粒度粗磨选120到180目，精磨选400到600目，粒度越细单颗磨粒切削深度越小，冲击力越小。磨削深度控制在每刀几个微米，进给速度低速，砂轮转速适中。精磨阶段用更软的结合剂，磨钝的磨粒容易脱落让新磨粒露出来，保持切削力稳定。

粗精磨严格分离，粗磨去除大部分余量后做应力检测，确认无微裂纹再进入精磨。粗磨后在显微镜下检查关键边缘和孔口，看是否有微裂纹。精磨后再次检查，确认表面完整性达标。对于有高可靠性要求的零件，精磨后做热循环测试——模拟客户使用温度，加热冷却几个循环后再检查有无裂纹扩展。热循环测试不检测尺寸，只检测表面完整性。

薄壁和边缘区域的磨削做专门保护。薄壁件在磨削背面加辅助支撑，减少磨削力引起的弹性变形——弹性变形导致局部磨削深度不均匀，不均匀的磨削力更容易崩边。孔口和边缘倒角处理在磨削完成前做，不是磨完再倒角——磨完后倒角可能成为微裂纹的起点。磨削全程用冷却液充分冷却，冷却液不以降温为主要目的，以带走磨屑为主要目的——磨屑堆积在砂轮和工件之间会造成二次磨削，冲击力不稳定。

陶瓷加工的合格标准不是“尺寸到了”，是“表面没有微裂纹”

陶瓷的加工逻辑和其他材料根本不同。金属加工追求精度和表面粗糙度，陶瓷加工首先要保证表面完整性——没有崩边，没有微裂纹。精度和粗糙度是第二位的。把磨削参数从“追求效率”转向“控制冲击”，把检测标准从“尺寸和粗糙度”扩展到“表面完整性”，陶瓷就不是碰运气的材料。

我们能交付的，是无崩边无微裂纹的陶瓷精密零件

卡仕标在陶瓷磨削加工上已有标准工艺。砂轮选型、粗精磨分离、应力检测和表面完整性检查全部固化写入工艺规范。交付时附带表面显微镜检查记录和尺寸检测数据，关键零件附带热循环测试报告。
