半导体真空腔体和气体管路上有很多密封配合面，安装金属密封垫或O形圈。密封面的作用不是好看，是保证真空度——表面粗糙度不达标，微观缝隙就是漏气通道。真空度要求越高，密封面的表面质量要求越高。

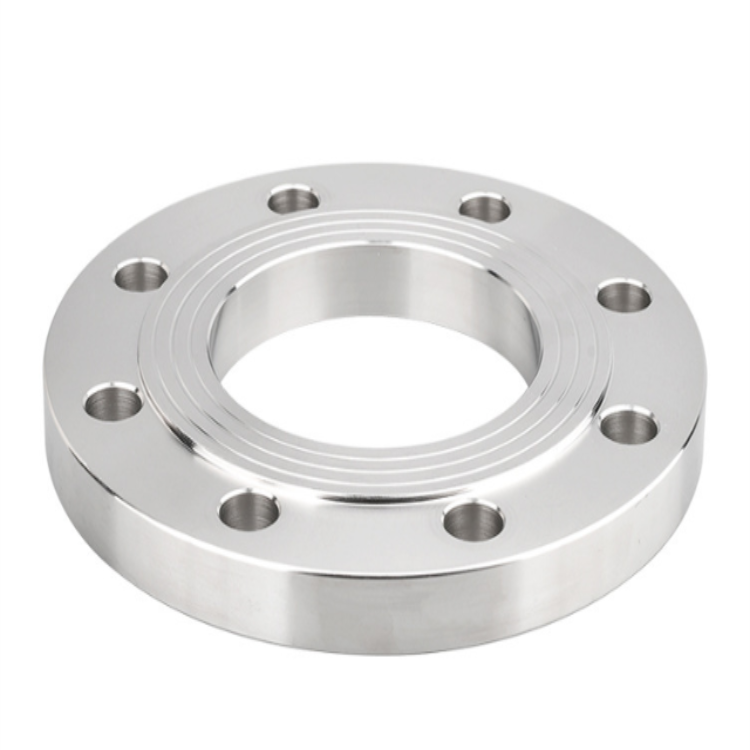

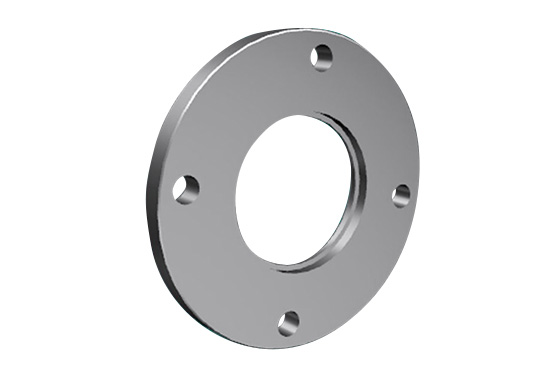

我们做过一批真空法兰，304不锈钢材质，密封面直径120mm，要求表面粗糙度Ra≤0.05μm，同时平面度≤3μm。这个要求已经超出切削加工的能力上限。

问题拆解：切削有极限、研磨有风险、检测有难度

第一个问题是切削极限。CNC加工的表面粗糙度极限大约Ra 0.2μm左右——刀尖圆弧半径和每转进给量决定了切削表面微观轮廓的峰谷高度。再精的车削也改变不了这个物理规律。Ra 0.05μm必须靠磨粒加工，不能用刀具。

第二个问题是研磨风险。研磨的基本原理是用磨粒在工件表面做微切削，粒度从粗到细逐步减至亚微米级。但研磨压力控制不好，表面粗糙度没降下来，平面度先丢了。尤其是304不锈钢——不锈钢导热差，研磨时局部温度升高可能导致热变形，磨完之后冷却下来平面度跑了。另一个风险是磨粒嵌入——磨粒在压力下嵌进不锈钢表面，清洗不掉，到了真空环境脱落就是颗粒污染。

第三个问题是检测难度。Ra 0.05μm的粗糙度，车间里粗糙度比较样板摸不出来，必须用非接触式轮廓仪或干涉仪测量。平面度3μm在120mm直径上，同样需要CMM做全尺寸检测。检测方式和环境温度都影响测量结果。

对应解法：磨料逐级降粒、压力梯度控制、清洗工序前置

研磨分三级走。第一级用碳化硅磨料，粒度约10μm，去掉切削留下的刀痕。第二级用氧化铝磨料，粒度约3μm，继续降低峰谷高度。第三级用金刚石研磨膏，粒度约0.5μm，达到镜面效果。每一级研磨后清洗干净再换下一级，不让上一级残留的粗磨料混入精研磨步骤。

研磨压力从高到低。粗研时压力稍高，提高材料去除效率。精研时压力降到最低，只做表面整平，不引入热变形。研磨盘转速也随级降低——精研时低速，减少摩擦热。

检测用非接触式白光干涉轮廓仪，不与表面接触，不划伤镜面。平面度用CMM在恒温环境下检测，工件和CMM在同一温度下充分平衡后再测量。

密封面的研磨从切削阶段就开始布局。切削后预留0.01mm-0.02mm的研磨余量，密封面在最终精加工时以相邻密封面的基准面为基准，一次装夹完成精车，再转入研磨——基准统一，研磨只是把表面质量从Ra 0.2μm推到0.05μm，平面度不会在研磨阶段跑偏。

镜面级表面不是磨出来的，是从切削阶段就规划出来的

研磨只是表面质量的收尾工序，决定最终精度的基础在切削阶段就打下了。基准统一、余量控制、热变形预防——这些如果没做好，研磨只会把错误磨得更亮。

我们能交付的，是能保真空的镜面级密封面

卡仕标在半导体密封面加工上已有完整工艺流程。从切削到研磨到抛光，从清洗到检测，全部标准化。交付时附带粗糙度和平面度检测数据，精度可追溯。

如果你也遇到类似的问题，欢迎上传2D/3D图纸及BOM表至上方栏目【在线报价】。
